2ª Aula Assistida: Tripla Projeção Ortogonal



CUIDADO COM OS TRAÇADOS, MESMO NO DESENHO À MÃO LIVRE DO SÓLIDO.



Para atribuires expressão ao desenho rigoroso, deves usar os seguintes traçados:

 . Traço contínuo, grosso, para arestas e contornos visíveis.

 . Traço interrompido, grosso, em arestas e linhas ocultas.

 . Traço contínuo, fino, em linhas de construção.



PERPENDICULARIDADE DAS LINHAS DE LUZ, AO PLANO ONDE ESTÁ A VISTA









POSIÇÃO DAS VISTAS NA FOLHA DE PAPEL: REBATIMENTO DOS PLANOS HORIZONTAL E LATERAL ESQUERDO.









 QUAIS AS DUAS DIMENSÕES, QUE SÃO MEDIDAS EM CADA VISTA: ALTURA, LARGURA OU PROFUNDIDADE?

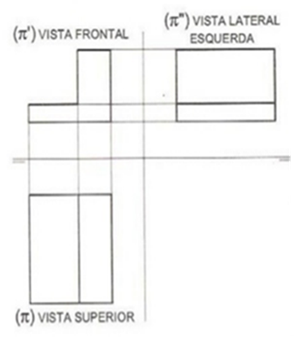

REPRESENTAÇÃO RIGOROSA DAS TRÊS VISTAS FRENTE, SUPERIOR E LATERAL ESQUERDA.

  Observar:

. Transporte da medida Comprimento (2 cm) entre a Vista Superior e Plano Lateral, pelo método da régua, com ângulo de 45 graus.

. Transporte da medida Altura, entre plano Frontal e Plano lateral.

. Transporte da medida Largura, ente vista Frontal e

Vista superior.

. Sólido «4» pousado no chão, ou com altura zero.

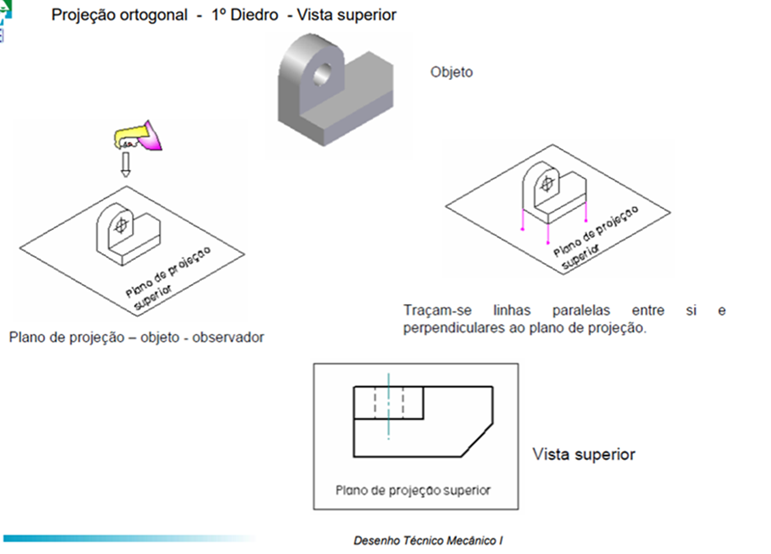

POSIÇÃO DO OBSERVADOR NA VISTA SUPERIOR.

 Ao imaginar a Vista Superior, o observador não pode deixar de estar à frente do objeto.

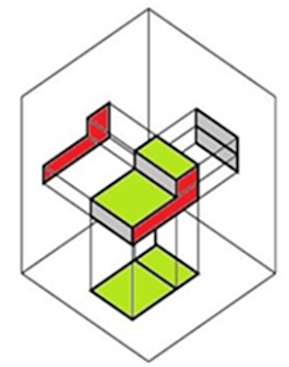

PROJEÇÃO DE FACES NÃO PARALELAS A PLANOS DE PROJEÇÃO

Verificar como sofrem deformação, vistas de faces tipo «rampa»: exemplo de rampa vermelha, que na vista Superior, fica com tamanho igual a face quadrada roxo paralela ao Plano Horizontal:

https://www.youtube.com/watch?v=91M7cWKgGUs





 VISTAS DO PRISMA TRIANGULAR RETO

- ONDE A MEDIDA DA RAMPA (HIPOTENUSA DA FACE TRIANGULAR LATERAL) SE PROJETA EM TAMANHO REAL?

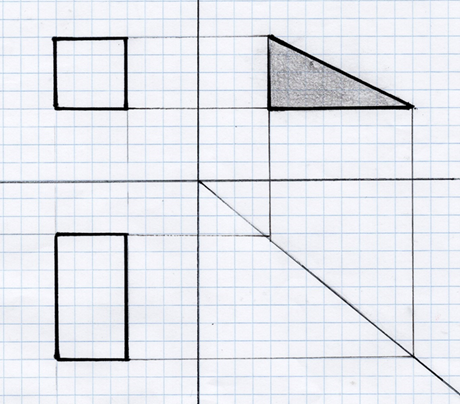

 - EM QUE VISTA ESTÁ EM TAMANHO REAL, O TRIÂNGULO QUE CONTÉM A MEDIDA DA HIPOTENUSA REPRESENTADA COMO LINHA VERMELHA:







VISTAS DO PRISMA TRIANGULAR NO SÓLIDO B





 Solução:

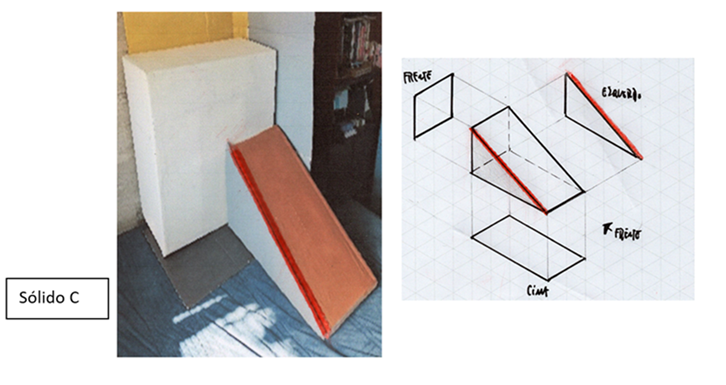

 VISTAS DO PRISMA TRIANGULAR NO SÓLIDO C



 Solução:









PARÂMETROS DE AVALIAÇÃO DAS APRENDIZAGENS PRETENDIDAS
Desenho à mão levantada do sólido, avaliando a capacidade de criar novo sólido, pela escolha e fusão dos dois sólidos observados, paralelepípedo retângulo e prisma triangular reto.	Paralelismo entre planos/faces.
	Perpendicularidade entre planos/faces.
	Proporção entre as alturas.
	Proporção entre as larguras.
	Proporção entre as profundidades/comprimentos.
Representação do sólido em perspetiva isométrica, em folha reticulada própria	Representação de elementos paralelos.
	Representação de elementos oblíquos.
	Rigor nos traçados.
Representação das vistas do sólido, em papel quadriculado:	Alinhamento das vistas Frontal e Lateral Esquerda.
	Alinhamento  das vistas Frontal e Horizontal.
	Transporte das medidas do Comprimento entre a vista Superior e a Lateral Esquerda, pelo método da régua.
	Expressão do traçado: linhas finas na construção.
	Expressão do traçado: linhas grossas no objeto pedido.
	Rigor nos traçados.
